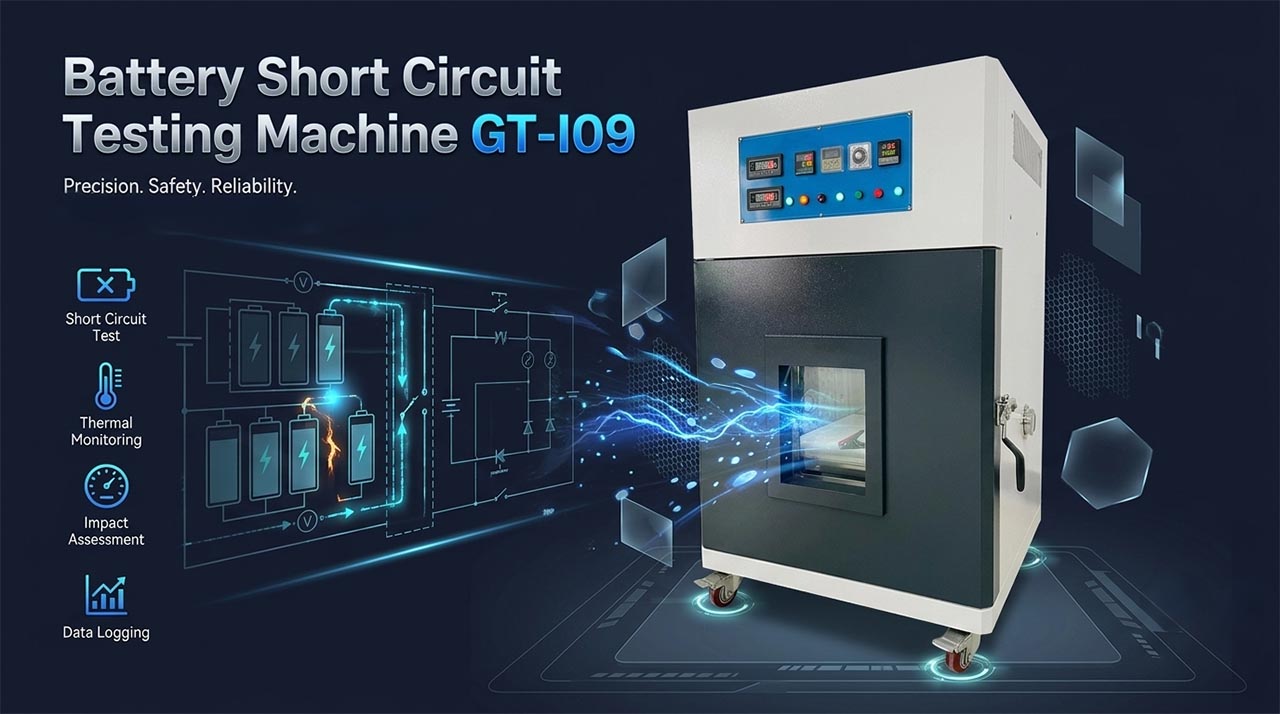

El comprobador de cortocircuitos de baterías está diseñado de acuerdo con los requisitos de diversas normas de prueba de cortocircuitos de baterías.
Según la norma, el dispositivo de cortocircuito debe cumplir con un rango de resistencia interna de 80 mΩ ± 20 o ≤ 10 mΩ para obtener la corriente de cortocircuito máxima requerida por la prueba.
Este comprobador de cortocircuitos de baterías se utiliza para simular un cortocircuito externo en la batería o en una muestra de paquete de baterías, y evaluar su seguridad a través de este fenómeno.
Número de artículo :
GT-I09Pedido (cantidad mínima de pedido) :
1
El comprobador de cortocircuitos utiliza control PID para simular el cortocircuito externo de las baterías, cumpliendo con las normas UL1642, UN38.3, IEC62133, GB/T18287, GB/T 31241-2014 y otras. Emplea contactores como elementos de conmutación y relés térmicos como dispositivos de protección. El circuito de la batería bajo prueba sufre un cortocircuito al cerrar el interruptor, con una fuerte corriente de cortocircuito que recorre todo el circuito.
La temperatura superficial de la batería, el voltaje y las señales de corriente detectadas por los sensores Hall se procesan mediante un sistema de procesamiento de datos, y el software registra continuamente los cambios de voltaje, corriente y temperatura superficial de la batería.
La máquina de prueba de cortocircuito de baterías debe garantizar que la resistencia total de todo el circuito (incluidos los interruptores, cables y conectores) sea de (80±20) mΩ, y que cada circuito pueda soportar una corriente de cortocircuito máxima de 500 A.
Modo de parada por cortocircuito opcional: Duración del cortocircuito.
• GB31241-2022 Requisitos de seguridad para baterías de iones de litio y paquetes de baterías para productos electrónicos portátiles
GB/T36276-2018 Baterías de iones de litio para el almacenamiento de energía eléctrica
· GB/T36972-2018 Baterías de almacenamiento de iones de litio para bicicletas eléctricas
· IEC62133-2012
· UL1642
· UN38.3
Cortocircuito externo por alta temperatura
Cargue completamente la batería según el método de prueba especificado, conecte los terminales positivo y negativo de la batería con un cable y asegúrese de que la resistencia externa total sea de (80±20)mΩ al mismo tiempo; coloque la batería en un entorno de 57℃±4℃ y manténgala allí durante otros 30 minutos después de que la temperatura de la batería alcance los 57℃±4℃. La temperatura de la superficie de la batería se puede monitorear durante la prueba. La prueba se dará por terminada cuando se cumpla una de las siguientes condiciones: La duración del cortocircuito alcanza las 24 horas.
Criterio de aceptación: La batería no deberá incendiarse ni explotar.
Modelo | GT-I09 | |
Voltaje máximo de prueba | 500V | |
Tiempo de respuesta de CC | ≤5 μs | |
Corriente máxima de cortocircuito | 0-1000A | |
La resistencia interna del dispositivo | 80±20mΩ | |
Modo de control | Control PID | |
Estante de almacenamiento | Capacidad de carga ≥30 kg; 1 estante de almacenamiento, fabricado en acero inoxidable SUS201. | |
Material de la cámara interior | Acero inoxidable SUS201, 1,2 mm de espesor | |
Material de la cámara exterior | La chapa de acero laminado en frío de 1,5 mm de espesor está reforzada y presenta un acabado de pintura en polvo horneada. | |
Vida útil mecánica | 300.000 ciclos | |
Tira de sellado | Gel de sílice resistente a la corrosión | |
Control de temperatura | Rango de temperatura: RT+10℃~100℃ Velocidad de aumento de temperatura: 3 ℃/min Fluctuación de temperatura: 0,5 ℃ Uniformidad de temperatura: ±2℃ | |
Condición de parada de prueba | Duración del cortocircuito | |
Temperatura de la superficie de la batería | Monitorea los cambios de temperatura de la superficie de la batería durante la prueba. | |
Diseño de seguridad del panel de control | El panel de control está integrado, lo que garantiza que la pantalla táctil y los botones no puedan ser presionados o golpeados accidentalmente por objetos externos o el cuerpo del usuario, lo que lo hace más seguro. | |
Ventana de visualización de vidrio templado | Una ventana de visualización de vidrio templado de doble capa de 300 × 300 mm con rejilla antiexplosión de acero inoxidable instalada en la puerta de la cámara de pruebas, que permite una visión clara de las condiciones de prueba dentro de la cámara. | |
Diseño inferior | 4 ruedas universales para facilitar el desplazamiento, la manipulación, el posicionamiento y la fijación del equipo. | |
Diseño de iluminación a prueba de explosiones | Luz LED antiexplosiva de alto brillo instalada en el interior de la puerta, que ilumina todo el espacio de prueba. | |
Canal de adquisición actual | 1 canal | |
Rango de adquisición actual | 0-500 A CC | |
Precisión de adquisición actual | ±0,5% FS | |
Tasa de adquisición | 1 vez/s | |
Canal de adquisición de voltaje | 1 canal | |
Rango de adquisición de voltaje | 0～10V | |
Precisión en la adquisición de voltaje | ±0,2%FS | |
Tasa de adquisición de voltaje | 1 vez/s | |
Canal de adquisición de temperatura | 1 canal | |
Rango de adquisición de temperatura | -20～600℃ | |
Precisión en la adquisición de temperatura | ±1℃ | |
Tasa de adquisición de temperatura | 1 vez/s | |
Elemento Hall para la adquisición de señales de corriente | El elemento Hall se utiliza para recoger la corriente generada por el sistema de cortocircuito durante el cortocircuito, evitando la resistencia de contacto y asegurando una transmisión de datos estable y precisa. | |
