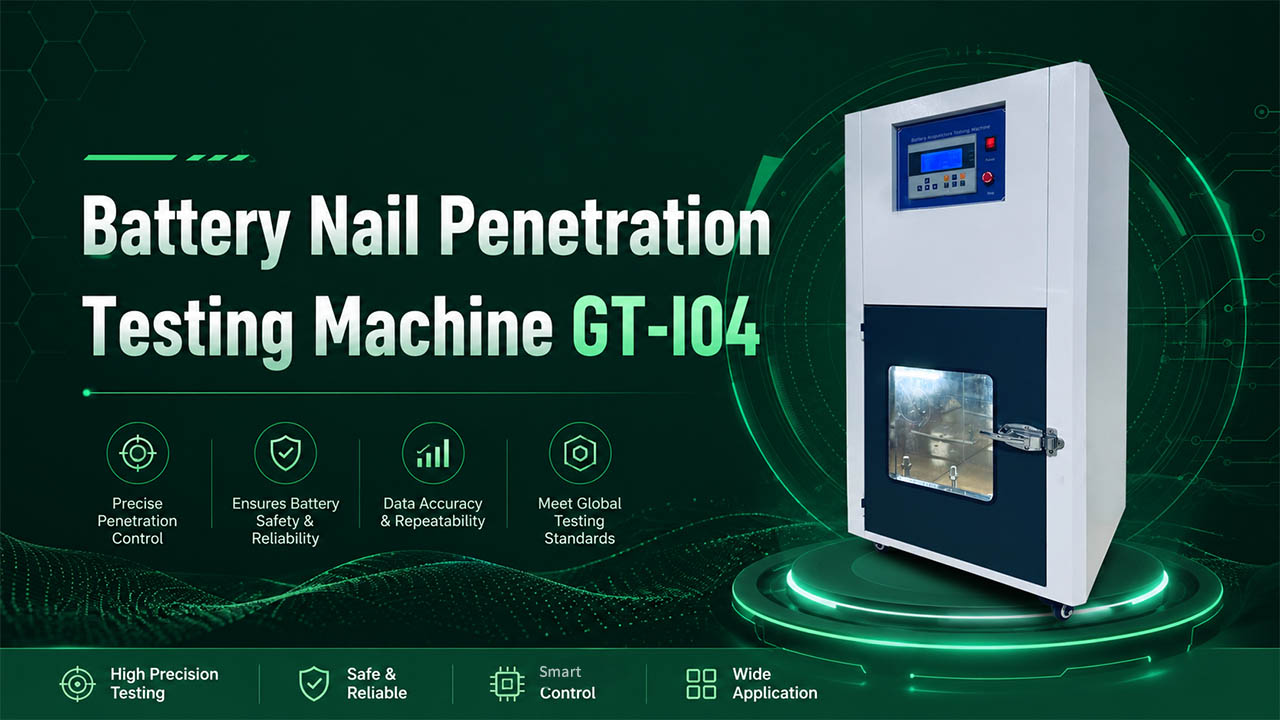

Máquina de prueba de penetración de clavos para baterías GT-I04

Modelo

GT-I04

Rango de presión

1 kN ~ 300 kg

Error de valor de fuerza

±1%

Conversión de unidades

kg/N/lb

Rango de velocidad de penetración del clavo

1 ~ 40 mm/s (ajustable)

Velocidad Precisión

0,5 mm/s

Conversión de unidades

kg/N/lb

Método de conducción

Neumático

Material de la cámara interior

Acero inoxidable SUS 201# (1,2 mm de espesor, reforzado; espesor total con cámara exterior: 80 mm)

Material de la cámara exterior

Chapa de acero laminado en frío con recubrimiento de polvo (1,5 mm de espesor)

Estructura de la cámara

Estructura vertical

Trazo de penetración del clavo

0-200 mm

Espacio de prueba (ancho*profundidad*alto)

400×400×450 mm

Ventana de visualización de vidrio templado

En la puerta de la cámara se ha instalado una ventana de vidrio templado de doble capa de 300 × 300 mm, equipada con una malla protectora antiexplosiva de acero inoxidable, que permite una clara observación del proceso de prueba.

Método de control

Sistema de control LCD integrado PID; fácil manejo; permite la monitorización en tiempo real de la velocidad, la presión, el desplazamiento, el tiempo de retención y el número de pruebas, con reinicio automático tras la finalización de la prueba.

Agujas de acero resistentes a altas temperaturas

Φ3 mm, Φ5 mm×100 mm, 3 piezas de cada uno.

Puerto de escape

100 mm de diámetro, ubicado en la parte superior trasera de la cámara.

Dispositivo de alivio de presión a prueba de explosiones

Equipado con función de escape para descargar grandes cantidades de gases residuales generados durante las pruebas; también cuenta con una función de alivio de presión a prueba de explosiones, que consiste en una puerta de alivio de presión (200 × 200 mm) fijada magnéticamente en la parte posterior de la cámara de protección, que se abre automáticamente bajo un fuerte impacto de flujo de aire para mitigar

Dispositivo de iluminación

Lámpara antiexplosiva de alto brillo y bajo consumo instalada dentro de la cámara para iluminar toda el área de prueba y facilitar la observación.

Sistema de escape

El equipo puede expulsar automáticamente el humo a través de un conducto cuando la muestra de prueba genera humo.

Base

Equipado con 4 ruedas universales para facilitar el movimiento y lograr una posición estable.

Tamaño de la ventana de visualización

300×300×10 mm (vidrio templado a prueba de explosiones de gran espesor)
