¿Busca equipos de prueba fiables para evaluar el rendimiento de materiales y productos bajo fluctuaciones extremas de temperatura? El probador de choque térmico es un dispositivo especializado para pruebas ambientales que simula cambios bruscos de temperatura para verificar la fiabilidad del producto. Este artículo ofrece información clara y completa sobre la definición, las especificaciones clave, las normas de cumplimiento y las aplicaciones de la cámara de prueba de choque térmico. Quizás le interese considerarla como su solución de prueba.

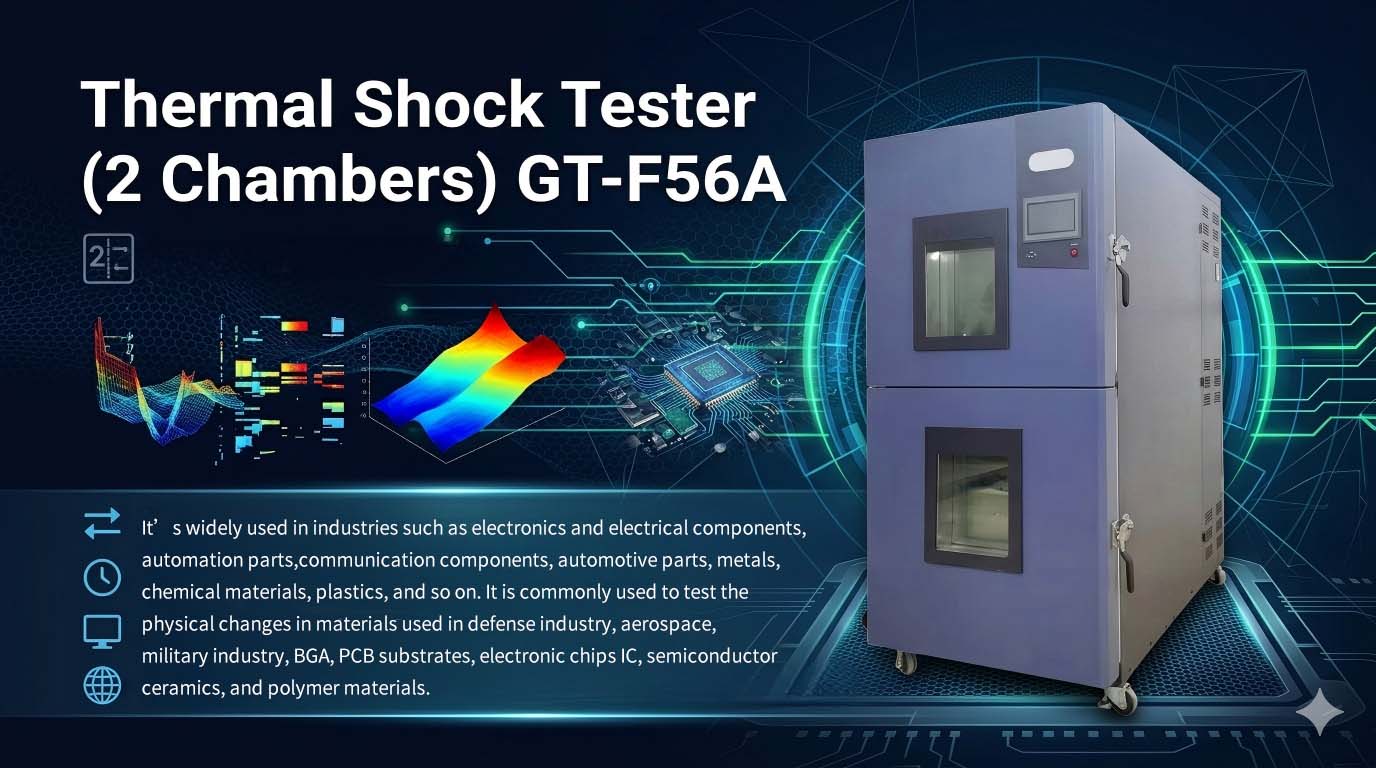

El analizador de choque térmico (2 cámaras) GT-F56A es un instrumento profesional para ensayos ambientales que simula transiciones de temperatura repentinas y extremas. Consta de una cámara de alta temperatura y otra de baja temperatura, y permite transferir rápidamente las muestras entre ambas para generar drásticos efectos de expansión y contracción térmica. Este equipo está especialmente diseñado para detectar cambios físicos, degradación del rendimiento, daños estructurales o fallos funcionales en materiales y productos sometidos a fuertes choques térmicos, garantizando así su estabilidad y durabilidad en condiciones de uso reales. Se utiliza ampliamente en pruebas de fiabilidad y control de calidad de componentes y productos terminados en diversos sectores.
La cámara de choque térmico de dos compartimentos GT-F56A presenta parámetros de rendimiento estables y precisos, que cumplen con los requisitos de diversas pruebas de choque térmico convencionales y profesionales.
Dimensiones exteriores (ancho x alto x profundidad): 1300 * 2050 * 1500 mm
Dimensiones de la cesta (ancho x alto x profundidad): 600 x 500 x 500 mm
Temperatura de la cámara de alta temperatura: TA +10~180℃
Tiempo de calentamiento de la cámara de alta temperatura: TA ~180℃ ≤45 min
Temperatura de la cámara de baja temperatura: -60~45℃
Tiempo de calentamiento de la cámara de baja temperatura: TA ~125℃ ≤45 min; TA ~-60℃ ≤70 min
Uniformidad de temperatura: ±2,0 ℃
Fluctuación de temperatura: ±0,5℃
Estos parámetros garantizan que el equipo pueda proporcionar un control de temperatura preciso, uniforme y estable durante la prueba, reduciendo los errores y asegurando la autenticidad y repetibilidad de los resultados.
El comprobador de choque térmico GT-F56A cumple con los requisitos de certificación e inspección de diferentes industrias.
GJB150.3-86
GJB150.4-86
GJB150.5-86
GB-2423.1-2008(IEC68-2-1)A: Método de ensayo a baja temperatura
GB-2423.2-2008(IEC68-2-2)B: Método de ensayo a alta temperatura
GJB360.8-2009(MIL-STD.202F): Prueba de vida útil a alta temperatura
El cumplimiento de estas normas significa que los datos de prueba del equipo son fiables y universales, y pueden utilizarse para la cualificación del producto, la inspección de fábrica y la verificación de I+D.
Cámara aislada
Material de la pared exterior: Chapa de acero al carbono de alta calidad, con tratamiento superficial mediante pulverización electrostática de color. Material de la pared interior: Chapa de acero inoxidable mate SUS304#. Material aislante: Capa de aislamiento de espuma de poliuretano rígida de 100 mm + fibra de vidrio.
Modo de temperatura alta-baja
La máquina de choque térmico permite mantener una temperatura constante tanto a altas como a bajas temperaturas. La cámara de alta temperatura se puede utilizar para lograr una temperatura elevada constante. Ambas cámaras se pueden controlar de forma independiente.
Puerta de la cámara
Puerta individual, dos puertas de apertura izquierda equipadas con manijas antiexplosión. Además, se han instalado cables calefactores en el marco de la puerta para evitar la condensación a bajas temperaturas.
Ventana de observación
Ventana de observación situada en la puerta principal de la cámara de ensayos de ciclos térmicos, equipada con un revestimiento calefactado eléctricamente que proporciona efectos de aislamiento térmico y a prueba de humedad.
orificio de penetración del cable
En el lado izquierdo de la máquina de choque térmico se encuentra un orificio de penetración de cables de φ50 mm, equipado con tapones y tapas de aislamiento de goma.
Estante para muestras
Soporte para muestras de acero inoxidable guiado por rieles deslizantes móviles de izquierda a derecha.
Dispositivo móvil
La cámara de pruebas de choque térmico está equipada con cuatro ruedas móviles universales, lo que permite que el equipo se mueva sin ángulos muertos.
Dispositivo de drenaje
En el borde inferior de la puerta principal se coloca una bandeja recolectora de agua, y en el centro de la base de la cámara de pruebas de ciclos térmicos se abre un orificio de drenaje para el agua condensada. El agua condensada se descarga a través de una tubería conectada a la salida de drenaje ubicada en la parte posterior del equipo.
Método de desplazamiento de la cesta suspendida
La cesta suspendida se mueve hacia arriba y hacia abajo a lo largo de los rieles guía mediante un sistema motorizado o neumático.
El probador de choque térmico de dos cámaras es un dispositivo de prueba comúnmente utilizado en diversas industrias, como la electrónica, la de componentes eléctricos, la automatización, las comunicaciones, la automotriz, la metalúrgica, la química y la de plásticos. Su propósito principal es evaluar los cambios físicos y el rendimiento de los materiales bajo condiciones de temperatura extremas.
Las pruebas de choque térmico son especialmente importantes para semiconductores, circuitos integrados, ciencia y tecnología de defensa, electrónica automotriz e investigación y desarrollo de nuevos materiales. Son un requisito en muchos estándares de confiabilidad para semiconductores, componentes automotrices, sistemas militares y aeroespaciales, y tecnologías espaciales.
Su principal objetivo es evaluar los cambios físicos y la estabilidad del rendimiento de materiales y productos en condiciones de temperatura extremas y rápidas, con el fin de optimizar el diseño del producto, mejorar su calidad y reducir el riesgo de fallos en su uso real.
Sistema de control de temperatura
El sistema de calentamiento y enfriamiento es el componente principal de un probador de choque térmico. La estabilidad del aumento y descenso de temperatura, la uniformidad de la temperatura y la velocidad de conversión entre las cámaras de alta y baja temperatura determinan directamente la precisión y la repetibilidad de los resultados de las pruebas. Un sistema de alto rendimiento permite una conmutación de temperatura rápida y estable, lo que garantiza que las muestras soporten un choque térmico real.
Estructura y sellado de la cámara
Los equipos de ensayo de choque térmico de dos cámaras dependen de un diseño de partición adecuado y un buen sellado para reducir el intercambio de calor entre las cámaras y mantener temperaturas estables. Un sellado deficiente provocará variaciones de temperatura, un mayor tiempo de ensayo y datos de ensayo distorsionados.
Parámetros de la muestra de prueba
El tamaño, el material, la capacidad calorífica y la ubicación de las muestras influyen en la velocidad y la uniformidad de la respuesta térmica durante la prueba. Una correcta carga y colocación de las muestras garantiza que cada parte de la misma experimente un choque térmico uniforme.
Apoya las distintas etapas del desarrollo del producto. En la fase de desarrollo de ingeniería, las pruebas de choque térmico permiten detectar defectos de diseño y proceso. Durante la finalización del producto, la cualificación del diseño y la producción en masa, proporcionan una base para la toma de decisiones sobre su aceptación. Al aplicarse como prueba de estrés ambiental, su objetivo es eliminar los fallos prematuros del producto.
Garantizar la fiabilidad en todos los sectores. En el sector aeroespacial, las uniones soldadas y los recubrimientos de protección en la aviónica deben soportar miles de ciclos de choque térmico.
Simulando condiciones del mundo real. Los choques térmicos pueden ocurrir de forma natural en muchos entornos: al trasladar equipos desde la fría bodega de carga de un avión a la cálida cabina de vuelo; al arrancar un vehículo terrestre a temperaturas bajo cero; al encender rápidamente aparatos electrónicos almacenados en recintos sin calefacción; al exponer equipos al aire libre a la luz solar directa después de la refrigeración nocturna; y al cambiar de altitud rápidamente, donde la temperatura ambiente varía considerablemente.
¿Cuál es la función principal del comprobador de choque térmico GT-F56A?
Se utiliza para simular la alternancia rápida entre temperaturas extremas altas y bajas, y para probar los cambios físicos y la fiabilidad de los materiales y productos sometidos a choque térmico.
¿Cumple la cámara de pruebas de ciclos térmicos GT-F56A con los estándares de prueba internacionales y militares?
Sí, cumple con las normas GJB, GB, IEC, MIL-STD y otras normas principales, y los resultados de las pruebas son fidedignos.
¿Cuál es la precisión del control de temperatura de la cámara de choque térmico GT-F56A?
Su uniformidad de temperatura es de ±2,0 ℃ y la fluctuación de temperatura es de ±0,5 ℃, con una alta precisión de control.
Este artículo le ayudará a comprender rápidamente la definición, las especificaciones, los estándares y los campos de aplicación del probador de choque térmico de dos cámaras, lo que le permitirá seleccionar el más adecuado para las pruebas de fiabilidad ambiental. GESTER ofrece la cámara de choque térmico GT-F56A, de alta calidad y estabilidad, así como soluciones de prueba personalizadas para satisfacer las necesidades de diversas industrias. Si necesita nuestros productos y servicios, no dude en contactarnos.
