En las pruebas de fiabilidad ambiental, el fallo de la prueba a menudo no se debe a un problema de funcionamiento, sino a una mala elección de la cámara de ensayo. Los distintos proyectos de ensayo tienen diferentes requisitos en cuanto al modo de cambio de temperatura, la severidad del estrés térmico, las normas de ensayo y la posterior evaluación de datos. Si se utiliza la misma cámara para todas las circunstancias de ensayo, es probable que se obtengan resultados erróneos o una evaluación de la fiabilidad del producto inestable. Por lo tanto, no existe una "cámara de ensayo de temperatura universal" que sirva para todas las pruebas de ciclos térmicos. Solo adaptando la cámara a los objetivos y condiciones de trabajo específicos de cada prueba se pueden obtener resultados más fiables.
En este artículo, nos centraremos en la cámara de prueba de cambio rápido de temperatura GT-F51 y la cámara de choque térmico GT-F56A, explicaremos cómo diferenciarlas y seleccionar la unidad adecuada en diferentes situaciones, lo que le ayudará a reducir los riesgos de las pruebas y a mejorar su fiabilidad.
Antes de elegir una cámara de ensayo de temperatura, es necesario definir los objetivos principales de la prueba y las normas industriales aplicables. Ambos tipos de cámaras realizan ciclos de temperatura alta y baja, pero sus estructuras mecánicas internas y mecanismos de transición de temperatura son fundamentalmente diferentes. Esta diferencia implica que generan tensiones térmicas completamente distintas en las muestras de ensayo.
Un equipo de prueba de temperatura rápida proporciona un cambio de temperatura gradual y continuo dentro de un único espacio de trabajo. Si la velocidad de aumento de temperatura no se ajusta correctamente, las muestras pueden sufrir fatiga térmica acumulativa. Una cámara de choque térmico separa la zona de alta temperatura de la zona de baja temperatura en dos compartimentos independientes; las muestras se transfieren físicamente entre las cámaras caliente y fría para lograr un impacto térmico abrupto. Esto genera una severa tensión diferencial térmica instantánea en los elementos de prueba.

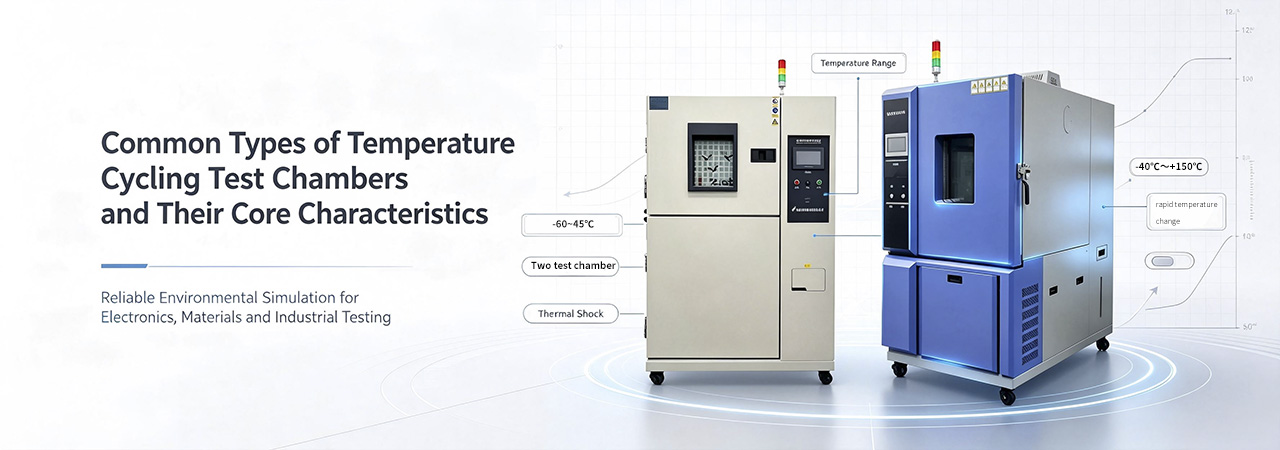

Las cámaras de ensayo de ciclos de temperatura comunes están diseñadas con diferentes enfoques y, por lo tanto, son adecuadas para distintos proyectos de ensayo. Comprender estas diferencias le ayudará a tomar decisiones más acertadas en las operaciones de laboratorio, lo que hará que sus proyectos sean más seguros y eficientes.
La cámara de ensayo de temperatura rápida GT-F51 se utiliza ampliamente para las pruebas de fiabilidad de productos industriales, principalmente por sus velocidades de calentamiento y enfriamiento lineales, precisas y controlables. La temperatura sube y baja continuamente dentro de un único espacio de trabajo de prueba, simulando las fluctuaciones graduales de temperatura a las que se enfrentan los productos en entornos reales de servicio, almacenamiento y transporte.
Esta cámara utiliza un sistema de derivación gas-líquido para regular la capacidad de refrigeración y lograr un control constante de temperatura y humedad que ahorra energía. Está equipada con un controlador programable con pantalla táctil a color y control PID, que permite el registro y procesamiento flexible de los datos de prueba. Los componentes importados clave garantizan una larga vida útil y fiabilidad, mientras que un separador de aceite eficiente protege la vida útil del compresor.
Su rango de temperatura es de -40 °C a +150 °C. Tanto la velocidad de calentamiento como la de enfriamiento pueden alcanzar ≤10 °C/min (lineal, sin carga). La uniformidad de la temperatura es de ±2,0 °C y la fluctuación de temperatura alcanza ±0,5 °C. La carga estándar es de 3 kg de aluminio.
El modelo GT-F51 se utiliza habitualmente para la evaluación del rendimiento de productos eléctricos, electrónicos y mecánicos, incluyendo electrónica de consumo, componentes de energías renovables, autopartes y ensayos de envejecimiento de materiales de uso general. Permite realizar ensayos cíclicos de larga duración para evaluar la fatiga térmica gradual. Cabe destacar que esta cámara no produce un choque térmico instantáneo. Para proyectos que requieren un cambio brusco de temperatura entre zonas frías y calientes aisladas, este equipo no cumple con los requisitos estándar.
La cámara de choque térmico GT-F56A consta de dos compartimentos totalmente independientes: una cámara de alta temperatura y una de baja temperatura. Las muestras se colocan dentro de una cesta de ensayo y se transfieren rápidamente entre las dos zonas separadas para generar una diferencia de temperatura instantánea extrema. Este mecanismo permite a los fabricantes evaluar cómo los cambios bruscos de temperatura afectan la integridad y la fiabilidad del producto.
Su cámara de alta temperatura abarca desde temperatura ambiente +10 °C hasta 180 °C, mientras que la cámara de baja temperatura cubre desde -60 °C hasta 45 °C. La uniformidad de la temperatura es de ±2,0 °C y la fluctuación de temperatura es de ±0,5 °C. Las dimensiones internas de la cesta son 600 × 500 × 500 mm. Incorpora una interfaz de control táctil intuitiva para facilitar su uso.
Este equipo de prueba de choque térmico se utiliza ampliamente para componentes electrónicos y eléctricos, piezas de automatización, componentes de comunicación, piezas de automoción, metales, materiales químicos, plásticos, hardware de la industria de defensa, componentes aeroespaciales, BGA, sustratos de PCB, chips IC, cerámica semiconductora y materiales poliméricos. Su objetivo es detectar daños físicos y cambios en las propiedades químicas causados por cambios bruscos y extremos de temperatura.
En comparación con la cámara de prueba de cambio rápido de temperatura, la cámara de choque térmico GT-F56A no admite pruebas de rampa de temperatura de gradiente lento dentro de un mismo espacio de trabajo. Se centra en generar un choque térmico violento. Es superior para detectar defectos estructurales ocultos, como grietas, delaminación y fallas en las uniones de soldadura provocadas por un cambio brusco de temperatura. Cabe destacar que este equipo no puede realizar pruebas de envejecimiento a humedad constante a largo plazo, como sí lo hace la cámara de cambio rápido de temperatura.

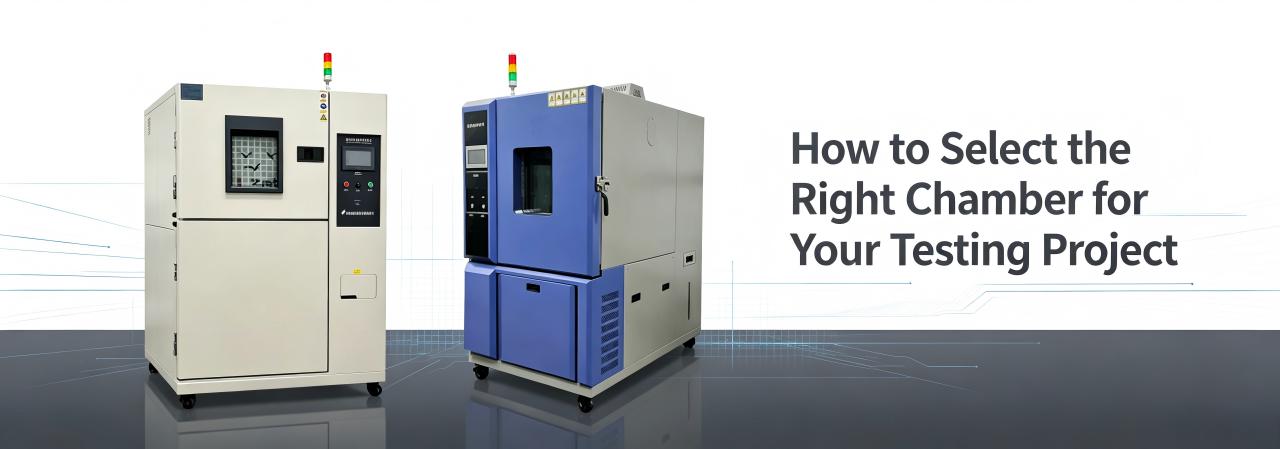

La elección de la cámara de ensayo debe basarse en el objetivo específico de la prueba. Por ejemplo, si necesita simular las variaciones de temperatura graduales y naturales de productos electrónicos o de energías renovables durante su funcionamiento y almacenamiento, la cámara de ensayo de cambio rápido de temperatura GT-F51 es la solución óptima. Reproduce eficazmente la fatiga térmica lenta y admite perfiles de humedad y temperatura programables.
Para componentes críticos aeroespaciales, militares o automotrices que requieren evaluación frente a cambios bruscos de temperatura, la cámara de choque térmico GT-F56A es la mejor opción. Proporciona una prueba de choque térmico real mediante la transferencia física de la muestra entre cámaras calientes y frías separadas, cumpliendo con las especificaciones de las pruebas de choque térmico militares.
Si su tarea de prueba requiere tanto ciclos de temperatura como control de humedad para la validación de productos de uso general, elija la cámara de prueba de cambio rápido de temperatura. Cuando necesite acelerar la detección de defectos mediante un impacto térmico brusco sin requisitos de humedad, el probador de choque térmico es más adecuado.
Que la cámara proporcione los resultados esperados depende de que se configuren correctamente los parámetros de prueba. En una cámara de cambio rápido de temperatura, el ajuste clave es la velocidad de calentamiento/enfriamiento. Una velocidad de calentamiento demasiado alta genera un estrés térmico excesivo e indeseado en las muestras, mientras que una velocidad demasiado baja prolonga el tiempo total del ciclo de prueba. En equipos de prueba de choque térmico ambiental, el tiempo que la muestra permanece dentro de la zona caliente y la zona fría es fundamental; un tiempo de permanencia insuficiente impide que las muestras alcancen la temperatura extrema deseada.
Durante las pruebas, también es necesario controlar el peso de la muestra y su disposición dentro del área de trabajo. Una sobrecarga empeorará la uniformidad de la temperatura y distorsionará los resultados. Una vez finalizados los ciclos de prueba, es igualmente necesario que la muestra alcance la temperatura ambiente de forma controlada. Si no se garantizan estas condiciones de configuración, incluso si se selecciona el modelo de cámara correcto, se pueden obtener datos de prueba erráticos, pasar por alto posibles defectos del producto o realizar juicios de fiabilidad incorrectos.

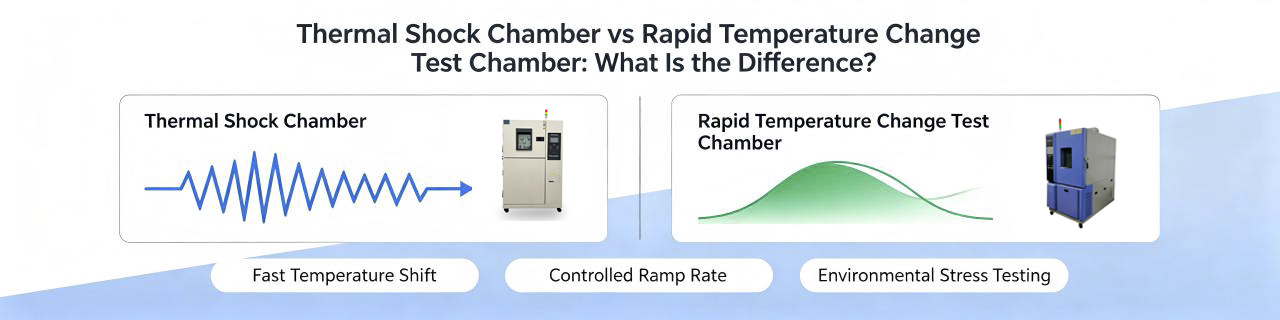

Una cámara de cambio rápido de temperatura permite cambios de temperatura graduales y rápidos, pero no puede realizar la transferencia física entre compartimentos fríos y calientes aislados e independientes, tal como se define en las normas de pruebas de choque térmico. Incluso con una velocidad de rampa máxima de 10 °C/min, sigue considerándose un cambio de temperatura gradual y continuo. Por lo general, no se recomienda utilizarla como sustituto de las pruebas formales de calificación de choque térmico en proyectos críticos para la seguridad.
Para la mayoría de las pruebas que evalúan la alternancia instantánea de temperaturas extremas, solemos recomendar la máquina de ensayo de choque térmico GT-F56A. Debido a que las muestras se mueven rápidamente entre cámaras separadas de alta y baja temperatura, los materiales soportan una tensión severa de ensayo de choque térmico instantáneo, lo que ayuda a revelar defectos estructurales ocultos que los ciclos de temperatura gradual no pueden detectar.
Ambas cámaras incorporan controladores programables con pantalla táctil. El equipo de prueba de temperatura rápida permite programar la pendiente de rampa de temperatura, el tiempo de permanencia y los parámetros de humedad. La cámara de choque térmico permite configurar el tiempo de permanencia dentro de la zona caliente y la zona fría, pero no permite configurar las condiciones de humedad durante los ciclos de choque térmico.
Los componentes de automoción para pruebas de ciclos de adaptación ambiental general suelen utilizar la cámara de ensayo de cambio rápido de temperatura GT-F51. Para piezas de la industria aeroespacial, de defensa y de automoción de alta fiabilidad que requieren cualificación ante choques térmicos, la cámara de ensayo de choque térmico GT-F56A es la opción recomendada.
Seleccionar la cámara de ensayo de temperatura adecuada implica, fundamentalmente, una evaluación exhaustiva de los requisitos de estrés de ensayo, las normas aplicables y las características del objeto de ensayo. No existe una cámara de ensayo universal que sirva para todos los proyectos de fiabilidad ambiental. Solo comprendiendo las características principales de estos dos tipos de cámaras y adaptándolas a escenarios de aplicación específicos, podrá reducir los ensayos inválidos y mejorar la estabilidad y la eficiencia del trabajo de validación en laboratorio. Elija GESTER: nuestros ingenieros más profesionales le ofrecerán la solución más adecuada a las necesidades de su proyecto.
